Splitanlage
Innenansicht
Heizleistung 4kW - 30kW
Luft - Wasser Wärmepumpen aus unserer Eigenproduktion

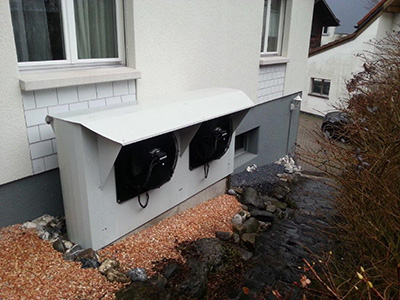

Aussen / Verdampfer
Ihr Nachbar wird ihn nur sehen...
aber nicht hören!

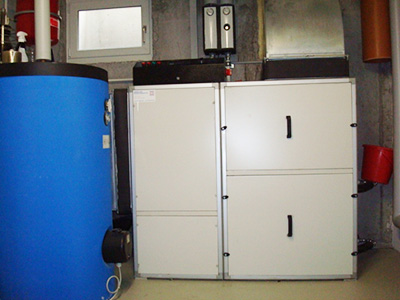

Luft- Wasser Innenaufstellung
Der Luft-Ansaug kann links oder rechtsseitig gewählt werden
Heizleistung 4kW - 12kW
Massskizzen
Lufteinfuhr links (PDF)
Lufteinfuhr rechts (PDF)
Funktion

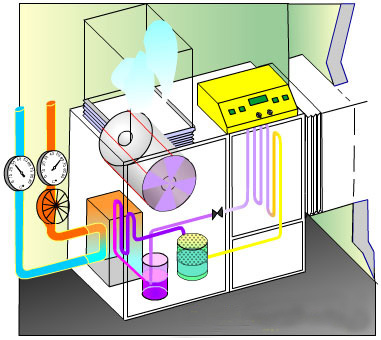

So funktioniert die Luft-Wasser Wärmepumpe
Die Aussenluft wird vom Ventilator z.B. über einen Ansaugschacht angezogen und durch einen Abluftschacht wieder nach aussen befördert.
Die Luft durchströmt dabei den Verdampfer (pink-gelb).
Diese Rohrleitungen sind vom Kältemittel durchflossen und mit Lamellen bestückt, damit sie der Luft wirksam die Wärme entziehen können.
Das Kühlmittel (dampfförmig) wird aufgewärmt (gelb) und nimmt den Weg weiter zum Verdichter (Kompressor), wo das Kältemittel komprimiert und somit heiss wird.
Das heisse Kältemittel (Heissgas nun violett dargestellt) wird weiter in den Kondensator gedrückt, wo es die Wärme an das Heizungswasser überbgibt und sich verflüssigt. Das flüssige Kältemittel gelangt über den Sammelbehälter zum Expansionsventil wo es sich entspannt und wieder dem Verdampfer zugeführt wird.
Das im Kondensator erwärmte Heizungswasser wird mit der Umwälzpumpe in die Bodenheizung oder Radiatoren transportiert (rot), gibt die Wärme an die Böden ab und kommt abgekühlt wieder zurück (blau)
